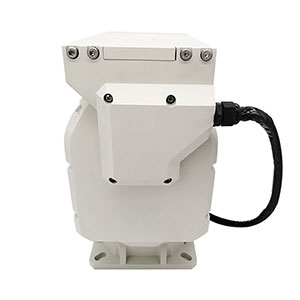

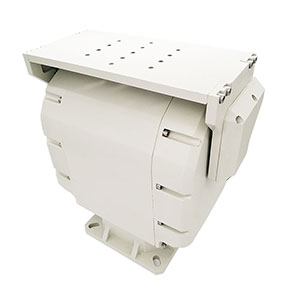

【50kg】智能變速雙軸重型云臺
- 【負載】最大60kg
- 【精度】±0.1°
- 【重量】22Kg
- 【尺寸】336*190*372
- 【傳動方式】蝸輪蝸桿
- 【工作溫度】-25℃～+65℃
- 【安裝】固定/車載/吊裝
- 【承載】頂載/側載
- 【速度】水平0.01°～8°/S;俯仰0.01°～4°/S
- 【角度】水平0～360°連續旋轉;俯仰-45°～45°
- 參數
- 尺寸
- 視頻
| 型號 | CH-W050YT | |
| 基礎指標 | 選配 | |
| 顏色 | 冰灰 | 軍綠、黑色、白色、*可定制 |
| 旋轉角度 | 水平：0°～360°連續旋轉 俯仰：-45°～45°限位旋轉 | 水平：0°～≤340°限位旋轉/*0°～＞340°限位旋轉 俯仰：在-90°～90°范圍內任意可選，角度越大載重越小 |
| 旋轉速度 | 水平：0.01°/S～8°/S 俯仰：0.01°/S～4°/S | 水平：高轉速*10°/S～*30°/S 可選，速度越大載重越小 俯仰：高轉速*8°/S～*15°/S 可選，速度越大載重越小 |
| 預置位 | 200個 | *1000個 |
| 定位精度 | ±0.1° | 無 |
| 上電自檢 | 上電自檢 | *無自檢（記憶電池版本/絕對式編碼器版本） |
| 角度回傳 | 查詢回傳/實時回傳 | 備注：RS485接口不支持實時回傳 |
| 輔助開關 | 無 | 1～4路，無源、常開（常用于通斷電源、信號、控制雨刷等功能） |
| 自動巡航 | 2條，每條40個巡航點 | 無 |
| 自動歸位 | 可設1～60分鐘自動歸位 | 無 |
| 自動掃描 | 1條 | 無 |
| 防鹽霧 | 無 | 在PH值6.5-7.2之間，連續噴霧48小時后，表面無明顯變化 |
| 通訊協議 | PELCO_D | PELCO_P、ModBus-RTU、*定制協議 |
| 波特率 | 9600bps | 2400/4800/115200bps |
| 通信接口 | RS422 | RS485/RS232/*網絡接口 |
| 供電電壓 | DC24V | *DC48V/*AC220V |
| 整機功耗 | ≤90W | 備注：會隨著功能指標的變動而變動 |
| 靜止功耗 | ≤2W | 備注：會隨著功能指標的變動而變動 |
| 工作溫度 | -25℃～+65℃，非凝結 | *-40℃～+65℃，非凝結 |
| 儲存溫度 | -40℃～+65℃ | 無 |
| 負載 | 50Kg （重心高度頂板正上方50mm） | 備注：速度增加、俯仰角度變大、重心高度增高，都會造成相應的載重減小 |

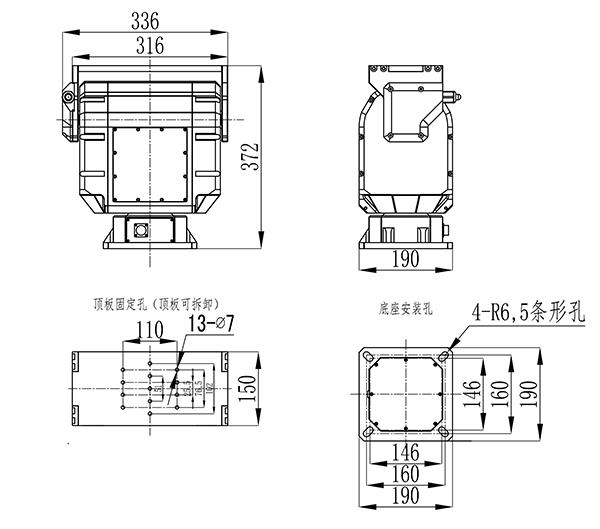

| 尺寸 | 336*190*372 （L*W*H mm） | *降低高度/*定制外觀 |
| 自重 | 22Kg | 備注：會隨著功能指標的變動而變動 |
| 承載方式 | 頂載 | 側載 |
| 自鎖性能 | 自鎖 | 無 |
| 防護等級 | IP66 | 無 |
| 安裝環境 | 固定安裝 | *車載/*吊裝/*船裝 備注：車載和船載行進中工作時載重能力大約減半 |
| 系統類型 | 開環系統（無編碼器） | *閉環系統（絕對式編碼器/增量式編碼器） |
| 上部出線 | 一路直通普通信號線（4芯） 一路DC24V輸出電源線（2A） | 普通電源/普通信號/*大功率電源/*USB3.0/*千兆網/*射頻（0～3G/3G～18G）/*光纖/*其他 備注：上部出線是用于給云臺上承載的設備供電和通訊使用的 |
| 下部出線 | 一路直通普通信號線（4芯） 一路DC24V輸入電源線（系統供電） 一路RS422（云臺通訊） | 普通電源/普通信號/*大功率電源/*USB3.0/*千兆網/*射頻（0～3G/3G～18G）/*光纖/*其他 備注：下部出線是用于給云臺和云臺上承載的設備供電和通訊使用的 |
| 備注：*標注的功能為額外收費項目，望知悉。 | ||
-云臺運轉視頻-
