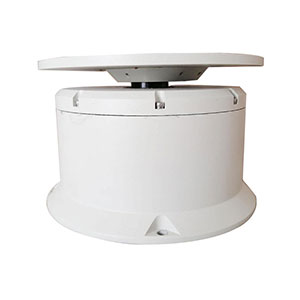

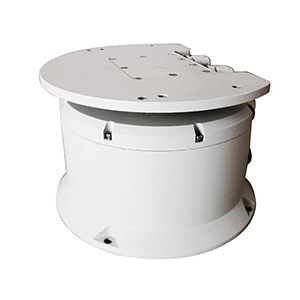

【3kg】連續變速輕型單軸云臺

【負載】最大3kg
【精度】±0.1°
【重量】2.1kg
【尺寸】140*140*102
【傳動方式】蝸輪蝸桿
【工作溫度】-10℃～+55℃
【安裝】固定/車載/吊裝
【承載】頂載
【速度】0.01°/S～20°/S
【角度】水平0～360°連續旋轉

參數
尺寸
視頻

型號	CH-W003YT-P
	基礎指標	選配/備注
顏色	冰灰	軍綠、黑色、白色、*可定制
旋轉角度	水平：0°～360°連續旋轉	水平： 0°～≤320°限位旋轉
旋轉速度	水平：0.01°/S～20°/S	水平：高轉速20°/S～30°/S 可選，速度越大載重越小
預置位	200個	*1000個
定位精度	±0.1°	無
上電自檢	上電自檢	*無自檢（記憶電池版本）
角度回傳	查詢回傳/實時回傳	RS485接口不支持實時回傳
自動巡航	2條，每條40個巡航點	無
自動歸位	可設1～60分鐘自動歸位	無
自動掃描	1條	無
防鹽霧	無	在PH值6.5-7.2之間，連續噴霧48小時后，表面無明顯變化
通訊協議	PELCO_D	PELCO_P、ModBus-RTU、*定制協議
波特率	9600bps	2400/4800/115200bps
通信接口	RS422	RS485/RS232/*網絡接口
供電電壓	DC24V	*DC12V
整機功耗	≤30W	備注：會隨著功能指標的變動而變動
靜止功耗	≤2W	備注：會隨著功能指標的變動而變動
工作溫度	-10℃～+65℃，非凝結	無
儲存溫度	-40℃～+65℃	無
負載	1Kg～3Kg	備注：重心在頂板上中心，旋轉直徑100mm，速度增加、旋轉直徑增大，都會造成相應的載荷減小
尺寸	140140102 （LWH mm）	無
自重	2.1Kg	備注：會隨著功能指標的變動而變動
承載方式	頂載	無
自鎖性能	自鎖	無
防護等級	IP66	無
安裝環境	固定安裝	車載/吊裝/*船裝備注：車載和船載行進中工作時載重能力大約減半
系統類型	開環系統（無編碼器）	無
上部出線	一路直通普通信號線（4芯）一路DC24V輸出電源線（2A）	普通電源/普通信號/千兆網/射頻（0～3G/3G～18G）/*其他備注：上部出線是用于給云臺上承載的設備供電和通訊使用的
下部出線	一路直通普通信號線（4芯）一路DC24V輸入電源線（系統供電）一路RS422（云臺通訊）	普通電源/普通信號/千兆網/射頻（0～3G/3G～18G）/*其他備注：下部出線是用于給云臺和云臺上承載的設備供電和通訊使用的
	備注：標注*的功能為需要單獨收費的項目

【3kg】連續變速輕型單軸云臺

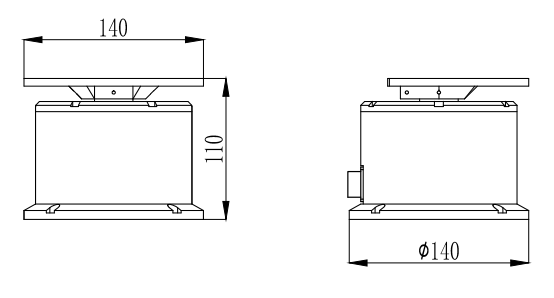

?云臺外形尺寸圖

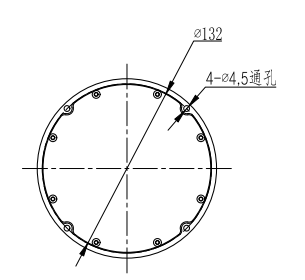

?云臺底座尺寸圖
